Mesin celah dan pemotongan silang ultrasonik untuk pemprosesan kain yang cekap

Celah ultrasonik dan Mesin Cross-Cutting menawarkan penyelesaian bersepadu untuk pemotongan tekstil ketepatan tinggi. Direka dengan automasi lanjutan, peralatan ini menggabungkan teknologi ultrasonik dengan kawalan PLC berpusat, menyelaraskan keseluruhan proses pengeluaran dari berehat ke slit, cross-cutting, dan output akhir. Susun atur yang cekap dan pilihan yang disesuaikan menjadikannya sesuai untuk pelbagai jenis kain, terutama yang mempunyai keanjalan atau tekstur halus.

Spesifikasi

Model: AH-2200
Bekalan Kuasa: 380v
Kuasa penjana: 800W × pelbagai unit
Kekerapan output: 20kHz
Kelajuan Kerja: 1-20 meter/minit
Lebar slit: laras
Diameter Max Unwinding: 800mm
Pemotongan Cross: Bilah tunggal / Multi-Blade (Motor Stepper 8.5n)
Motor:

• 3.5kw Servo Motor × 1

• 60n stepper motor × 1

• Motor penghantaran 2.2kW dengan penyongsang × 1
  Sistem pemacu: sepenuhnya automatik
  Berat mesin: 1800-2500kg
  Aliran Pemprosesan: Unwinding → Sliting Mekanikal → Cross-Cutting → Output

Ciri -ciri utama

1. Operasi automatik
   Menggantikan kaedah jarum dan thread tradisional, sistem ini sepenuhnya automatik dengan kawalan PLC berpusat. Semua tindakan selesai dalam urutan, mengurangkan buruh manual dan meningkatkan kecekapan.

2. Ketegangan yang dikawal ketegangan
   Aci pendahuluan udara dikawal ketegangan oleh motor yang berdedikasi, yang membolehkan pemakanan bahan yang stabil.

3. Pembetulan kelebihan automatik
   Sistem pembetulan auto memastikan penjajaran bahan yang konsisten, mengurangkan kadar ralat dan meningkatkan ketepatan pemotongan sambil mengekalkan kecekapan tenaga.

4. Mekanisme pemotongan laras
   Mesin ini menyokong pemotongan menegak yang berpandu kereta api linear dan pemotongan silang berkelajuan tinggi yang stabil. Tepi kain siap adalah bersih dan bebas daripada bergelora, dengan pilihan lebar yang disesuaikan.

5. Pilihan bilah yang disesuaikan
   Berdasarkan keperluan pelanggan, pemotongan silang tunggal boleh dikonfigurasikan untuk meningkatkan kecekapan untuk produk bersaiz yang lebih besar.

Konfigurasi dua bilah berbanding tiga bilah

Sistem dua bilah

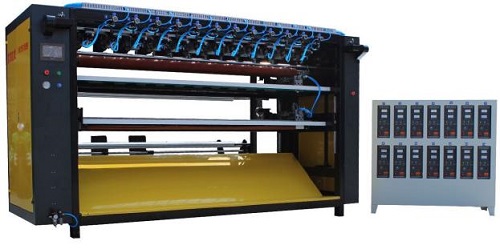

Persediaan dua bilah termasuk kabinet elektrik, unit slit dan silang utama, dan jejak padat. Kain itu diberi makan dari atas, bergerak terus dari penggelek atas ke bilah menegak di atas bahagian silang. Laluan proses yang lebih pendek ini sesuai untuk bahan elastik, kerana ia meminimumkan regangan dan penyimpangan.

Setiap bilah cross cutting dipasang secara bebas, menjadikannya lebih mudah untuk menyesuaikan atau mengeluarkan berdasarkan keperluan saiz produk. Jarak antara bilah atas dan bawah boleh diselaraskan sehingga 800mm. Roller pengapit putaran terbalik membantu bahan-bahan jatuh bersih tanpa menangkap penggelek.

Sistem tiga bilah
Versi ini tidak mempunyai kabinet elektrik luaran dan memerlukan kawasan pemasangan yang lebih besar. Fabrik diberi makan dari bawah, dan bahagian sliptan beroperasi sebagai unit bebas. Setiap set bilah ultrasonik sepadan dengan menegak, memudahkan penyelarasan dan penyesuaian saiz.

Selepas slitting, bar bergerak menghantar isyarat untuk mencetuskan cross-cutting. Bilah cross cutting diselaraskan pada panel bersama, dengan setiap stroke pisau terhad oleh reka bentuk. Walaupun bilah yang tidak digunakan boleh dikeluarkan, operasi plat asas tetap bersatu. Menggunakan bilah yang lebih sedikit mungkin memperkenalkan sedikit ketidakseimbangan, jadi sistem dua bilah lebih disukai untuk saiz produk yang lebih besar.

Pertimbangan struktur

Bilah menegak dalam versi tiga bilah tidak disyorkan untuk diposisikan di atas seksyen silang. Melakukannya akan meningkatkan ketinggian mesin, yang mempengaruhi kestabilan, kemudahan penyelenggaraan, dan logistik -terutamanya untuk pemasangan di tingkat atas atau melalui titik akses sempit.

Pelbagai saiz pemotongan

• Saiz silang minimum: 20 × 20 cm

• Saiz slit minimum: 15 × 15 cm

Versi empat bilah mengikuti prinsip kerja yang sama seperti tiga bilah, dengan hanya ketinggian keseluruhan yang sedikit meningkat.

Mesin slit dan pemotongan silang ultrasonik ini memberikan hasil yang tepat, fleksibiliti yang disesuaikan, dan prestasi yang stabil-menjadikannya penyelesaian yang boleh dipercayai untuk persekitaran pembuatan tekstil moden.
