Kimpalan Ultrasonik: Proses, Bahan, Alatan dan Petua Persediaan Praktikal

Kimpalan ultrasonik ialah proses penyambungan yang menggunakan getaran akustik frekuensi tinggi untuk mencipta haba pada antara muka antara dua bahagian. Getaran digunakan secara tempatan, di bawah tekanan, dan bahan bercantum tanpa lebur pukal yang berlaku dalam kimpalan konvensional. Ia adalah kaedah praktikal untuk termoplastik, bukan tenunan, filem, dan logam tertentu, dan ia telah menjadi pemandangan biasa di barisan pengeluaran di mana ikatan bersih, cepat dan boleh berulang penting. Di Changzhou Aoheng Machinery, kimpalan ultrasonik bukanlah topik abstrak; ia adalah prinsip di sebalik mesin yang kami bina untuk pengeluar tekstil, bukan tenunan, produk pakai buang dan bahagian plastik. Bahagian yang berguna ialah memahami perkara yang diperlukan oleh proses daripada bahan, perkakas dan persediaan, jadi kimpalan yang baik boleh diulang dan bukannya tidak sengaja.

Bagaimana Proses Kimpalan Ultrasonik Berfungsi

Sistem kimpalan ultrasonik mempunyai timbunan mudah: bekalan kuasa, transduser, penggalak, sonotrod atau tanduk, dan andas atau lekapan. Transduser menukar tenaga elektrik kepada getaran mekanikal, penggalak melaraskan amplitud, dan tanduk menghantar getaran itu kepada bahan kerja. Andas memegang bahagian dan membentuk titik sentuhan. Kitaran biasa berjalan melalui enam langkah:

1. Bahagian diletakkan dalam lekapan atau pada andas.
2. Tanduk turun dan menyentuh bahagian atas.
3. Daya pengapit digunakan untuk memegang bahagian bersama-sama.
4. Getaran berjalan untuk masa kimpalan yang ditetapkan, menghasilkan geseran dan haba pada sambungan.
5. Getaran berhenti, dan bahagian ditahan di bawah tekanan semasa masa penahanan.
6. Tanduk ditarik balik, dan pemasangan terikat dikeluarkan.

Kekerapan, amplitud, daya, masa kimpalan, dan masa pegangan adalah parameter utama. Sistem 20 kHz adalah biasa untuk bahagian plastik yang teguh, manakala 30 hingga 40 kHz sering dipilih untuk kerja yang lebih halus. Amplitud yang lebih tinggi tidak secara automatik lebih baik; terlalu banyak boleh menandakan permukaan, merosakkan gentian, atau memecahkan bahagian rapuh. Masa pegang penting sama seperti masa kimpalan kerana sambungan mesti sejuk di bawah tekanan sebelum tanduk ditarik balik. Untuk cantuman spot dan pemasangan plastik kecil, unit yang dipasang di bangku khusus boleh menjadikan persediaan dan kebolehulangan lebih mudah, dan mesin kimpalan titik ultrasonik AH50Q ialah contoh praktikal pendekatan itu.

Mesin Kimpalan Titik Ultrasonik AH-50Q untuk Perhimpunan Tekstil Pengimpal tempat yang dipasang di bangku untuk beg tangan bukan tenunan, gelung telinga topeng dan pemasangan plastik, dengan kawalan pedal kaki dan acuan corak untuk cantuman boleh berulang. Lihat Produk →

Bahan Mana Yang Bertindak Baik Kepada Kimpalan Ultrasonik

Tingkah laku bahan menentukan sama ada kimpalan ultrasonik sesuai. Termoplastik amorfus umumnya menghantar getaran dengan baik; resin separa kristal boleh mengimpal tetapi biasanya memerlukan tingkap proses yang lebih ketat. Bukan tenunan dan filem terikat melalui gentian setempat atau gabungan permukaan, manakala logam nipis bergabung melalui ubah bentuk keadaan pepejal dan bukannya lebur. Jadual di bawah memberikan titik permulaan yang praktikal, tetapi hasil yang tepat bergantung pada gred, ketebalan, bahan tambahan dan perkakas.

Jika anda tidak pasti sama ada resin atau lamina akan dikimpal dengan bersih, mulakan dengan larian sampel kecil dan periksa sambungan di bawah beban. Kami menyimpan set yang lebih panjang nota keserasian bahan dalam perpustakaan teknikal kami untuk pasukan yang memerlukan titik permulaan yang lebih mendalam.

Peralatan, Reka Bentuk Bersama dan Butiran Yang Menentukan Kualiti

Perkakas adalah di mana banyak projek kimpalan ultrasonik berjaya atau gagal. Tanduk yang direka untuk satu sendi mungkin salah untuk yang lain, dan lekapan yang melentur akan mencuri tenaga daripada kimpalan. Reka bentuk bersama juga penting. Pengarah tenaga menumpukan getaran pada talian sentuhan awal, sambungan ricih menyediakan kesesuaian gangguan untuk pemasangan tertutup yang lebih kukuh, dan susun atur lidah dan alur membantu menjajarkan bahagian. Untuk tekstil dan bukan tenunan, muka tanduk dan corak andas mengawal penampilan ikatan, kelembutan dan kualiti tepi. Tanduk yang haus atau andas yang tidak disokong boleh menghasilkan ikatan yang tidak konsisten walaupun tetapan mesin kelihatan betul.

Untuk kerja tekstil dan bukan tenunan, profil tanduk dan corak andas sering menentukan sama ada ikatan itu terasa lembut, rata atau hiasan. Tanduk kimpalan yang dioptimumkan tekstil kami dibina dengan mengambil kira keseimbangan itu, dan ia adalah salah satu sebab yang lebih senyap barisan pengeluaran kekal konsisten.

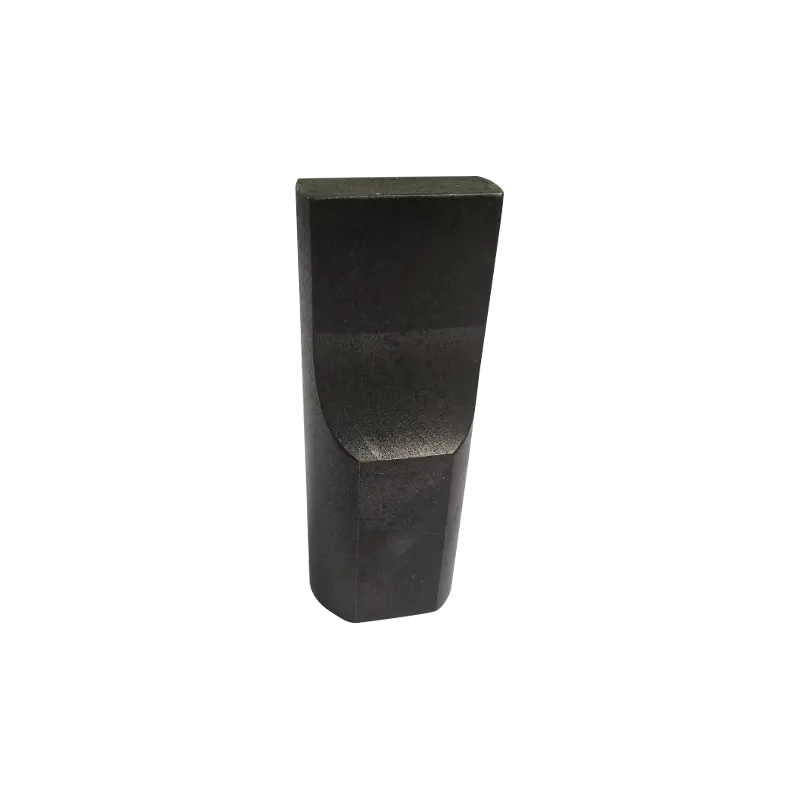

Tanduk Kimpalan Ultrasonik Dioptimumkan Tekstil AH Aksesori tanduk ultrasonik untuk kimpalan atau pemotongan tekstil, ditawarkan dalam pelbagai amplitud dan frekuensi untuk menyokong pemindahan tenaga yang konsisten dalam pemprosesan bukan tenunan dan fabrik. Lihat Produk →

Parameter Praktikal dan Pemeriksaan Persediaan

Sebelum menukar mesin, semak asasnya. Kebanyakan masalah kimpalan tidak misteri; ia adalah lekapan longgar, permukaan yang kotor, atau parameter yang hanyut.

• Keringkan bahan jika resin adalah higroskopik, dan pastikan permukaan bebas daripada minyak, habuk dan agen pelepas.
• Periksa ketegaran lekapan dan sokongan bahagian; pergerakan di bawah tekanan melemahkan kimpalan.
• Periksa muka tanduk untuk haus, pitting, atau sentuhan tidak sekata.
• Sahkan bahawa tekanan pengapit adalah konsisten dari kitaran ke kitaran.
• Laraskan amplitud dan masa kimpalan dalam langkah kecil, kemudian sahkan masa penahanan.
• Jalankan ujian tarik atau peel check pada bahan pengeluaran sebenar, bukan hanya sampel dari gudang.

Di mana Kimpalan Ultrasonik Sesuai dalam Pengeluaran

Kimpalan ultrasonik muncul di mana-mana haba, pelekat atau jahitan menyusahkan. Dalam tekstil dan bukan tenunan, ia digunakan untuk kesan renda, hemming, quilting, slitting dan pengedap, dan ikatan komposit. Dalam produk pakai buang, ia bercantum dengan sarung kasut, penutup, sarung bantal, sarung tangan dan tuala wanita tanpa benang jahit. Pasukan pembungkusan menggunakannya untuk pengedap dan penyambung yang jelas, manakala pengeluar automotif dan elektronik menggunakannya untuk pemasangan plastik kecil dan penamatan wayar. Pengeluaran perubatan bergantung padanya apabila ikatan yang bersih dan boleh berulang penting.

Dalam rangkaian produk kami sendiri, prinsip yang sama muncul dalam mesin renda ultrasonik, mesin quilting, mesin slitting dan crosscutting, mesin produk pakai buang dan unit kimpalan khusus. kami julat mesin kimpalan ultrasonik meliputi format kimpalan pegang tangan, tempat, plaket dan plastik, jadi titik permulaan yang betul bergantung pada sambungan dan bukannya pada satu jenis mesin. Untuk pembaikan lapangan, pensampelan atau jangka pendek, pengimpal ultrasonik pegang tangan seperti AH30 memberikan anda jambatan yang berguna antara bangku dan barisan pengeluaran.

Pengimpal Titik Ultrasonik Pegang Tangan AH-30 untuk Lapangan dan Larian Pendek Pengimpal ultrasonik 28/35 kHz mudah alih untuk penyambung tempat plastik nipis, bukan tenunan dan wayar, sesuai untuk pembaikan, pensampelan dan pengeluaran singkat. Lihat Produk →

Keselamatan, Penyelenggaraan dan Kesilapan Biasa

Kimpalan ultrasonik secara amnya bersih, tetapi ia tidak bebas risiko. Getaran frekuensi tinggi boleh menjejaskan pendengaran dari semasa ke semasa, jadi penutup dan perlindungan pendengaran patut diambil serius. Jauhkan tangan daripada tanduk dan andas semasa berbasikal, gunakan prosedur penguncian semasa menukar alatan, dan sediakan pengudaraan atau pengekstrakan wasap apabila bekerja dengan plastik yang mengeluarkan bahan meruap. Di bahagian penyelenggaraan, periksa kehausan tanduk, penyejukan transduser, keadaan kabel dan penjajaran lekapan pada jadual biasa. Salah langkah biasa ialah mengejar lebih kuasa apabila isu sebenar ialah tanduk haus, lekapan lentur atau dimensi bahagian yang tidak konsisten. Satu lagi adalah mengandaikan bahawa kimpalan yang kelihatan baik akan bertahan di bawah beban; pemeriksaan tarik atau kupas mudah menangkap lebih banyak masalah daripada pemeriksaan visual.

Memilih Peralatan Kimpalan Ultrasonik yang Tepat

Memilih peralatan bermula dengan bahan dan sambungan, bukan halaman katalog. Tanya dari apa bahagian itu dibuat, berapa tebalnya, berapa luas kimpalan yang terlibat, dan berapa masa kitaran yang diperlukan oleh talian. Kemudian pertimbangkan tahap automasi: unit pegang tangan mungkin mencukupi untuk pembaikan dan kerja volum rendah, manakala mesin berasaskan lekapan dengan daya terkawal, masa dan penahanan adalah lebih baik untuk konsistensi pengeluaran. Sokongan perkakas juga penting, kerana tanduk dan lekapan tidak universal. Di Changzhou Aoheng Machinery, kami membina peralatan ultrasonik untuk aplikasi tekstil, bukan tenunan, produk pakai buang dan plastik, dan kami telah membekalkan pelanggan di lebih daripada tiga puluh negara. Pengalaman itu berguna apabila mesin standard memerlukan tanduk tersuai, andas yang berbeza atau lekapan yang disesuaikan dengan bentuk bahagian yang janggal.

Jika anda sedang menimbang proses ultrasonik baharu, langkah seterusnya yang paling boleh dipercayai ialah percubaan sampel dengan bahan sebenar dan geometri sendi. Bawa kami bahagian, mod kegagalan dan sasaran pengeluaran, dan kami boleh membantu anda mengecilkan format mesin, perkakas dan tetingkap proses. Penyediaan ganjaran kimpalan ultrasonik, dan persediaan yang tenang dan disokong dengan baik biasanya mengatasi senarai panjang ciri mesin.
