An mesin quilting ultrasonik automatik ialah sistem pemprosesan tekstil perindustrian yang mengikat dan mencorak berbilang lapisan fabrik — biasanya fabrik muka, bahan pengisi seperti pemukul atau gumpalan poliester dan lapisan belakang — menggunakan getaran ultrasonik frekuensi tinggi berbanding jahitan jarum dan benang konvensional. Teknologi ini menggantikan jahitan mekanikal dengan sistem penyampaian tenaga akustik terkawal tepat yang menjana haba geseran setempat pada antara muka fabrik, mencairkan dan menggabungkan lapisan gentian sintetik bersama-sama pada titik tertentu atau sepanjang corak berterusan untuk mencipta struktur berkuil. Hasilnya ialah pemasangan tekstil bercorak terikat secara kekal yang secara visual dan berfungsi setara dengan kuilt yang dijahit secara tradisional tetapi dihasilkan pada kelajuan yang lebih tinggi secara mendadak, tanpa penggunaan benang, tiada masa putus jarum dan tiada cabaran pengurusan ketegangan jahitan atau ketegangan benang.
Penamaan "automatik" merujuk kepada penyepaduan kawalan corak berkomputer, sistem suapan fabrik dipacu servo, dan pemantauan proses automatik yang membolehkan mesin quilting ultrasonik moden melaksanakan corak quilting berbilang elemen yang kompleks merentasi lebar fabrik yang lebar dengan campur tangan pengendali yang minimum. Mesin quilting ultrasonik automatik kontemporari mampu menghasilkan panel quilting siap pada kelajuan 20 hingga 80 meter seminit bergantung pada kerumitan corak, jenis fabrik dan parameter ultrasonik — kadar pengeluaran yang mustahil dicapai dengan mesin quilting berbilang jarum konvensional yang menjalankan ketumpatan corak yang sama.
Memahami cara mesin quilting ultrasonik automatik berfungsi memerlukan pemahaman yang jelas tentang mekanisme fizikal yang menggunakan tenaga ultrasonik mengikat lapisan tekstil sintetik — proses yang pada asasnya berbeza daripada mana-mana kaedah pengikat mekanikal atau ikatan pelekat. Mekanisme ikatan ialah pemanasan geseran antara molekul, didorong oleh ubah bentuk kitaran pantas molekul polimer di bawah pengaruh medan akustik frekuensi tinggi.
Apabila tanduk ultrasonik yang bergetar — berayun pada frekuensi 20 kHz, 35 kHz, atau 40 kHz bergantung pada reka bentuk mesin — ditekan pada timbunan lapisan fabrik sintetik pada tekanan sentuhan yang ditentukan, tenaga akustik merambat melalui bahan sebagai gelombang tegasan mampatan dan ricih. Pada antara muka antara lapisan fabrik, dan dalam struktur gentian fabrik itu sendiri, ubah bentuk mekanikal kitaran yang cepat menyebabkan segmen rantai polimer bergerak melawan satu sama lain pada kadar yang terlalu cepat untuk menampung kelonggaran likat bahan. Geseran dalaman ini menukarkan tenaga mekanikal kepada tenaga haba dengan ketepatan spatial yang luar biasa — pemanasan berlaku tepat pada antara muka bahan dan titik sentuhan gentian di mana tegasan akustik tertumpu, dan bukannya digunakan secara luaran dan dijalankan ke dalam seperti dalam proses pemanasan konvensional.
Kenaikan suhu setempat pada zon ikatan mencapai dan melebihi takat lebur polimer gentian sintetik — biasanya 255–265°C untuk poliester — dalam milisaat sentuhan tanduk. Polimer cair mengalir di bawah tekanan sentuhan yang dikenakan, bercampur merentasi antara muka lapisan dan mengisi ruang interstisial antara gentian dari lapisan bersebelahan. Apabila tenaga ultrasonik dikeluarkan dan bahan menyejuk — satu proses yang mengambil masa hanya sepersekian saat di bawah tekanan sentuhan berterusan tanduk — polimer bercampur menjadi pejal menjadi ikatan monolitik, kovalen berterusan yang strukturnya lebih kuat daripada gentian tidak cair di sekeliling dalam banyak kes. Ini ialah mekanisme ikatan yang menghasilkan ciri timbul, rupa timbul corak berkuil ultrasonik — zon ikatan yang dimampatkan dan cair adalah lebih nipis dan padat sedikit daripada fabrik di sekelilingnya, mencipta kelegaan bertekstur yang mentakrifkan corak kuilt.
Mesin quilting ultrasonik automatik yang lengkap menyepadukan beberapa subsistem berbeza yang mesti beroperasi dalam penyelarasan yang tepat untuk menghasilkan output quilting berkualiti tinggi yang konsisten. Memahami fungsi setiap komponen adalah penting untuk pengendali, jurutera penyelenggaraan dan pakar perolehan yang menilai spesifikasi mesin.
Penjana ultrasonik — juga dipanggil bekalan kuasa atau penukar — ialah jantung elektrik sistem. Ia memerlukan kuasa AC sesalur standard (biasanya 220V atau 380V pada 50/60 Hz) dan menukarkannya kepada isyarat elektrik AC frekuensi tinggi pada frekuensi operasi sistem ultrasonik — selalunya 20 kHz untuk aplikasi tekstil berat atau 35–40 kHz untuk kerja ikatan yang lebih halus dan resolusi tinggi. Penjana digital moden menggunakan litar kawalan gelung berkunci fasa (PLL) untuk menjejak dan mengekalkan resonans secara berterusan dengan pemasangan tanduk transduser-penggalak kerana ia menukar suhu semasa operasi, memastikan penghantaran tenaga yang stabil tanpa mengira variasi beban. Kuasa keluaran penjana untuk aplikasi quilting biasanya berjulat dari 500W hingga 3,000W bagi setiap kepala ikatan, dengan mesin berbilang kepala yang membawa berbilang penjana beroperasi secara selari disegerakkan.
Transduser menukar isyarat elektrik frekuensi tinggi daripada penjana kepada getaran mekanikal menggunakan kesan piezoelektrik. Ia mengandungi timbunan cakera seramik piezoelektrik - biasanya plumbum zirkonat titanat (PZT) - yang mengembang dan menguncup sebagai tindak balas kepada medan elektrik berselang-seli, menghasilkan ayunan mekanikal membujur pada frekuensi yang sama dengan input elektrik. Transduser dibuat dengan ketepatan untuk bergema secara mekanikal pada frekuensi reka bentuknya, memaksimumkan kecekapan penukaran tenaga. Amplitud getaran pada muka keluaran transduser biasanya 5–10 mikron, yang dikuatkan oleh penggalak dan tanduk ke tahap yang diperlukan untuk ikatan tekstil yang berkesan.
Penggalak ialah komponen akustik perantaraan yang menguatkan atau melemahkan amplitud getaran daripada transduser sebelum ia mencapai tanduk. Nisbah penggalak yang berbeza (1:1, 1:1.5, 1:2) membolehkan sistem ditala untuk ketebalan bahan yang berbeza dan keperluan daya ikatan. Tanduk - juga dipanggil sonotrode - adalah komponen yang membuat sentuhan terus dengan fabrik dan menghantar tenaga ultrasonik ke zon ikatan. Geometri tanduk adalah sangat penting: bentuknya mesti direka bentuk untuk bergema pada frekuensi sistem sambil menyampaikan amplitud getaran seragam merentasi muka kerja penuhnya. Untuk aplikasi quilting, tanduk lazimnya berbentuk silinder dengan muka kerja bercorak — corak timbul pada muka tanduk mentakrifkan corak quilting yang dipindahkan ke fabrik, dengan ciri yang dibangkitkan menumpukan tenaga ultrasonik pada titik ikatan yang dimaksudkan.
Dalam sistem quilting ultrasonik berputar — konfigurasi yang digunakan dalam kebanyakan mesin quilting berkelajuan tinggi automatik — fabrik melepasi secara berterusan antara tanduk bergetar dan penggelek logam bercorak berputar yang dipanggil anvil. Andas membawa corak quilting timbul pada permukaannya dan berputar mengikut penyegerakan dengan kelajuan suapan fabrik. Jurang antara tanduk dan andas menentukan tekanan sentuhan yang dikenakan pada fabrik pada titik ikatan — kawalan jurang yang tepat, biasanya dicapai melalui kedudukan tanduk dipacu servo, adalah penting untuk kualiti ikatan yang konsisten. Jurang yang terlalu sedikit menghasilkan tekanan yang tidak mencukupi untuk pencairan dan ikatan lengkap; terlalu banyak jurang membolehkan tanduk melantun atau kain tergelincir, menghasilkan ikatan yang tidak teratur atau tidak lengkap.

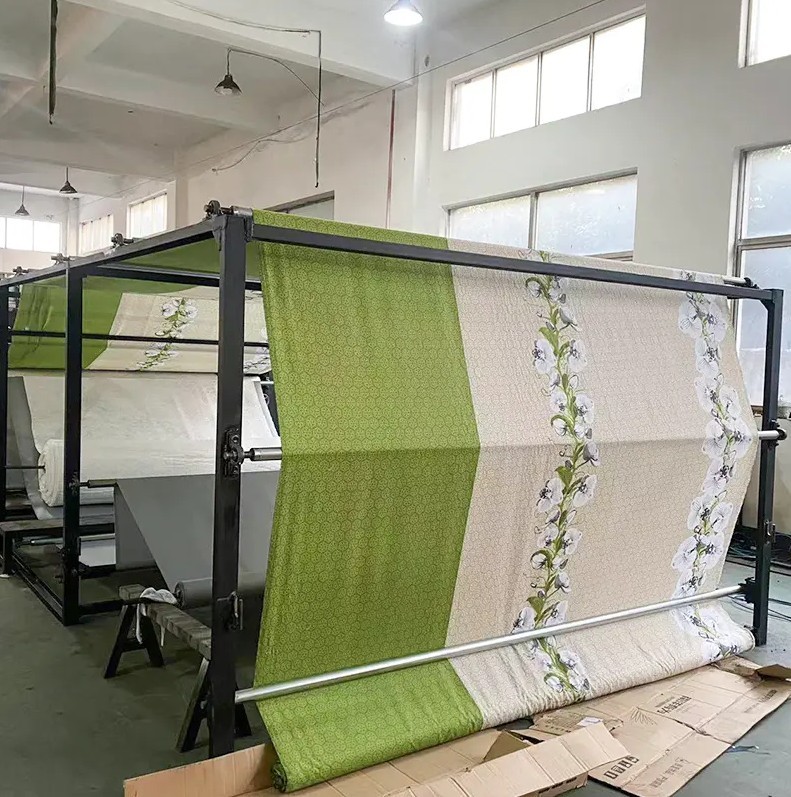

Sistem pengendalian fabrik automatik menyalurkan fabrik muka, pemukul dan lapisan belakang daripada gulungan bekalan yang berasingan, menjajarkannya dengan tepat, mengekalkan ketegangan terkawal merentasi lebar kerja penuh dan menarik komposit terikat melalui mesin pada kelajuan yang diprogramkan. Gulung nip dipacu servo, pemandu tepi dan penari kawalan ketegangan memastikan semua lapisan memasuki zon ikatan dalam pendaftaran yang sempurna tanpa kedutan, senget atau variasi ketegangan — mana-mana daripadanya akan menghasilkan salah jajaran corak atau kecacatan ikatan pada produk siap.
Urutan pengeluaran lengkap pada mesin quilting ultrasonik automatik mengikut aliran proses yang ditentukan daripada pemuatan bahan mentah kepada output panel quilting siap:
Keupayaan "automatik" mesin quilting ultrasonik moden direalisasikan melalui sistem CNC (kawalan berangka komputer) canggih yang mengawal setiap aspek pelaksanaan corak, kelajuan mesin dan pengurusan parameter proses. Dalam mesin yang menggunakan konfigurasi kepala ikatan katil rata atau berbilang paksi — berbanding sistem andas berputar tulen — kepala ikatan digerakkan oleh motor servo merentasi lebar fabrik semasa fabrik memajukan, melaksanakan corak terprogram yang kompleks di bawah kawalan kedudukan gelung tertutup dengan ketepatan kedudukan ±0.1 mm atau lebih baik.
Perpustakaan corak yang disimpan dalam pengawal mesin membolehkan pengendali memilih daripada beratus-ratus reka bentuk kuilt yang telah diprogramkan — daripada grid berlian ringkas kepada corak logo bunga, geometri dan tersuai yang kompleks — dan bertukar antara corak dalam beberapa minit dengan memuatkan atur cara baharu dan bukannya menukar alatan secara fizikal. Untuk mesin andas berputar, perubahan corak memerlukan pertukaran roller andas fizikal, tetapi sistem penarikan semula parameter automatik mesin memuatkan tetapan kelajuan, tekanan dan kuasa yang betul yang dikaitkan dengan setiap corak andas secara automatik, meminimumkan masa persediaan dan ralat operator. Penyepaduan panel skrin sentuh HMI (antara muka manusia-mesin) dengan visualisasi corak intuitif membolehkan pengendali yang kurang berpengalaman menyediakan dan menjalankan pengeluaran dengan cekap, manakala fungsi pengelogan data merekodkan parameter proses secara berterusan untuk tujuan pengesanan kualiti dan pengoptimuman proses.
Kelebihan prestasi dan batasan mesin quilting ultrasonik automatik menjadi jelas apabila dibandingkan secara langsung dengan mesin quilting berbilang jarum konvensional merentas dimensi yang paling penting kepada pengeluar tekstil industri:
| Parameter | Quilting Ultrasonik | Jarum Quilting |
| Kaedah Ikatan | Gabungan ultrasonik gentian sintetik | Jahitan mekanikal dengan benang |
| Penggunaan Benang | tiada | Tinggi — kos boleh guna utama |
| Kelajuan Pengeluaran | 20–80 m/min | 5–20 m/min biasa |
| Masa Mati Pecah Jarum | tiada | Kerap dan mahal |
| Bahan Serasi | Sintetik sahaja (poliester, nilon, PP) | Fabrik semulajadi dan sintetik |
| Kelenturan Corak | Tinggi dengan CNC; terhad oleh andas dalam berputar | Tinggi dengan pantograf berbilang jarum |
| Pengedap Tepi | Ya — bon mengelak tepi potong serentak | Tidak — kemasan tepi berasingan diperlukan |
| Rintangan Air di Titik Bon | Cemerlang - tiada lubang jarum | Lemah — tebukan jarum membenarkan kebocoran |
Mekanisme ikatan ultrasonik bergantung sepenuhnya pada tingkah laku termoplastik polimer sintetik — keupayaan bahan gentian untuk mencairkan, mengalir dan memejal semula di bawah keadaan terma dan tekanan yang terkawal. Keperluan asas ini mentakrifkan kedua-dua kekuatan teknologi quilting ultrasonik dan had utamanya: ia berfungsi secara eksklusif dengan bahan sintetik termoplastik dan tidak boleh mengikat gentian semula jadi seperti kapas, bulu atau sutera yang tidak cair tetapi sebaliknya meleleh atau terurai apabila dipanaskan.
Bahan-bahan yang serasi sepenuhnya dengan quilting ultrasonik termasuk:
Untuk produk yang memerlukan fabrik muka gentian semula jadi — seperti selimut bertutup kapas atau alas tilam berlapis bulu — pendekatan hibrid boleh digunakan di mana scrim sintetik atau lapisan belakang menyediakan medium ikatan termoplastik manakala fabrik muka gentian semula jadi dipegang secara mekanikal oleh zon ikatan termampat tanpa memerlukan gentian muka itu sendiri cair. Pendekatan ini memerlukan pengoptimuman proses yang teliti untuk mencapai kekuatan ikatan yang boleh diterima tanpa merosakkan permukaan gentian semula jadi, dan ia merupakan kawasan pembangunan yang aktif untuk pengilang yang ingin mengembangkan quilting ultrasonik ke dalam segmen peralatan tempat tidur premium yang kini dikuasai oleh quilting jarum.
Mesin quilting ultrasonik automatik menyediakan rangkaian yang luas dan berkembang bagi sektor produk industri, dengan penggunaan semakin pantas apabila pengeluar mengiktiraf produktiviti, kualiti dan kelebihan kos yang dihasilkan oleh teknologi berbanding jahitan konvensional:
Mengekalkan mesin quilting ultrasonik automatik dalam keadaan operasi puncak memerlukan perhatian kepada mod haus dan kegagalan spesifik komponen ultrasonik — yang berbeza secara asasnya daripada corak haus mekanikal mesin quilting jarum yang lebih biasa digunakan oleh jurutera penyelenggaraan tekstil.
Tanduk ultrasonik adalah komponen haus tertinggi dalam sistem. Sentuhan berulang dengan permukaan fabrik dan andas menyebabkan kehausan progresif muka tanduk, yang mengubah taburan amplitud getaran dan akhirnya merendahkan kualiti ikatan dan definisi corak. Keadaan muka tanduk hendaklah diperiksa secara kerap — setiap minggu dalam persekitaran pengeluaran tinggi — dan tanduk hendaklah dimesin semula atau diganti apabila haus muka melebihi spesifikasi toleransi pengeluar. Tanduk aloi titanium, walaupun lebih mahal daripada alternatif aluminium, menawarkan hayat perkhidmatan yang jauh lebih lama dan merupakan bahan pilihan untuk aplikasi quilting pengeluaran berterusan.
Transduser piezoelektrik memerlukan pemeriksaan berkala untuk keretakan seramik — mod kegagalan yang disebabkan oleh renjatan mekanikal, overtorquiing stud yang menyambungkan transduser ke penggalak, atau operasi pada frekuensi resonans yang berubah dengan ketara daripada reka bentuk oleh haus terkumpul atau perubahan suhu. Mengendalikan penjana dalam mod terkawal amplitud dan bukannya mod terkawal kuasa mengurangkan tekanan transduser dengan mengekalkan amplitud getaran yang konsisten tanpa mengira variasi beban, memanjangkan hayat perkhidmatan transduser. Penentukuran penjana dan pengesahan kekerapan resonans perlu dilakukan setiap suku tahun sebagai sebahagian daripada program penyelenggaraan pencegahan berstruktur untuk memastikan sistem penuh terus beroperasi pada kecekapan penukaran tenaga puncak sepanjang hayat perkhidmatannya.
