Bagaimanakah Mesin Kimpalan Ultrasonik Menyatukan Plastik dan Fabrik Tanpa Gam atau Skru?

Apa Sebenarnya Mesin Kimpalan Ultrasonik

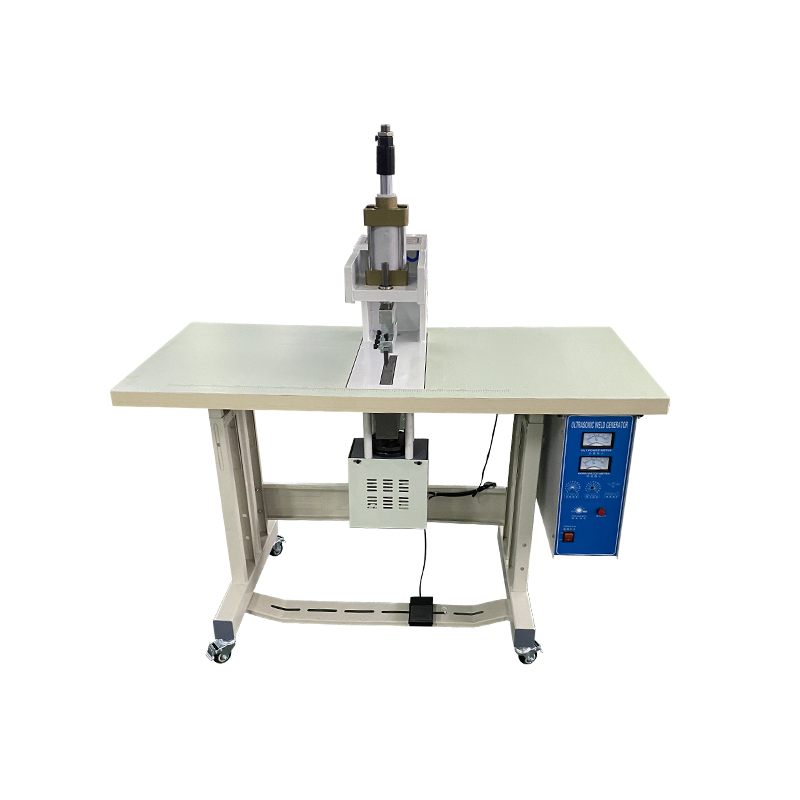

An mesin kimpalan ultrasonik menyambung komponen plastik atau lapisan fabrik mikrofiber tanpa pelekat, pelarut atau pengikat mekanikal. Ia berfungsi dengan menjana isyarat frekuensi tinggi, biasanya pada 20KHz atau 15KHz, melalui unit penjana, kemudian menukar isyarat tersebut kepada getaran mekanikal melalui sistem transduser. Apabila getaran ini digunakan pada bahan kerja di bawah tekanan terkawal, geseran yang dihasilkan antara molekul plastik atau mikrofiber fabrik pada antara muka sambungan menghasilkan haba yang mencukupi untuk mencairkan bahan secara tempatan. Apabila getaran berhenti dan tekanan dikekalkan, antara muka cair menyejuk dan memejal, membentuk ikatan yang selalunya sekuat bahan asas di sekelilingnya.

Proses ini secara asasnya berbeza daripada kaedah cantuman tradisional seperti skru, gam atau ikatan pelarut, kerana ia bergantung sepenuhnya pada gabungan peringkat molekul dan bukannya bahan penyambung tambahan. Bagi pengeluar yang menghasilkan komponen plastik atau produk fabrik sintetik pada skala, perbezaan ini mempunyai implikasi sebenar untuk kelajuan pengeluaran, kos bahan dan ketahanan produk siap.

Prinsip Kerja Diterangkan Langkah demi Langkah

Memahami urutan mekanikal di sebalik kimpalan ultrasonik membantu pengendali menyelesaikan masalah kualiti kimpalan dan membantu pembeli menilai sama ada spesifikasi mesin tertentu sesuai dengan keperluan pengeluaran mereka. Proses ini berlaku dalam tiga peringkat yang berbeza, setiap satu bergantung pada pemasaan dan kawalan tekanan yang tepat.

Peringkat Satu: Penjanaan Getaran Frekuensi Tinggi

Penjana menghasilkan isyarat elektrik frekuensi tinggi, paling biasa pada 20KHz, walaupun sistem 15KHz digunakan untuk aplikasi yang memerlukan amplitud lebih tinggi pada bahagian yang lebih besar atau lebih tebal. Isyarat elektrik ini dihantar ke transduser, yang menukarkannya kepada getaran mekanikal pada frekuensi yang sama menggunakan elemen piezoelektrik.

Peringkat Dua: Penjanaan Haba Geseran

Getaran mekanikal bergerak melalui pemasangan penggalak dan tanduk, yang menguatkan dan mengarahkan getaran ke dalam bahan kerja. Pada antara muka sambungan, ayunan pantas ini menyebabkan geseran peringkat molekul antara permukaan plastik atau antara gentian mikro fabrik, menghasilkan haba setempat yang tertumpu tepat pada titik kimpalan yang dimaksudkan dan bukannya merentasi keseluruhan bahagian.

Peringkat Tiga: Pencairan dan Penyejukan Di Bawah Tekanan

Sebaik sahaja suhu antara muka mencapai takat lebur bahan, plastik yang dilembutkan mengalir untuk mengisi jurang mikroskopik antara kedua-dua permukaan. Getaran kemudian berhenti semasa tekanan dipegang pada tempatnya, membolehkan antara muka cair menyejuk dan mengeras, membentuk rantai molekul berterusan merentasi apa yang sebelum ini dua permukaan berasingan.

Kelebihan Prestasi Berbanding Kaedah Cantuman Tradisional

Kimpalan ultrasonik menawarkan beberapa kelebihan yang boleh diukur yang menjelaskan penggunaannya yang meluas merentasi pembuatan plastik dan tekstil. Masa kitaran kimpalan biasanya sangat singkat, biasanya jatuh antara 0.01 dan 9.99 saat bagi setiap kimpalan, yang membolehkan pengilang untuk menyepadukan proses ke dalam barisan pengeluaran berkelajuan tinggi tanpa menimbulkan kesesakan. Oleh kerana ikatan yang terhasil terbentuk daripada bahan asas itu sendiri dan bukannya lapisan pelekat tambahan, kekuatan kimpalan siap boleh mendekati atau sepadan dengan kekuatan tegangan bahan asal, memberikannya keupayaan untuk menahan ketegangan dan tekanan yang besar dalam keadaan penggunaan akhir.

Ketiadaan bahan sekunder seperti skru, rivet, atau gam juga mempunyai faedah hiliran. Kos pengeluaran menurun kerana tidak perlu membeli, menyimpan atau menggunakan komponen tambahan ini, dan produk siap mengelakkan potensi kebimbangan kesihatan atau alam sekitar yang terikat dengan pelekat berasaskan pelarut. Ini menjadikan kimpalan ultrasonik sangat menarik untuk kategori produk di mana ketulenan bahan atau keselamatan sentuhan manusia menjadi keutamaan, seperti peranti perubatan atau pembungkusan bersebelahan makanan.

Faedah Prestasi Utama

• Kitaran kimpalan selesai dalam masa kurang dari sepuluh saat, menyokong talian pemprosesan tinggi
• Kekuatan ikatan yang boleh menghampiri kekuatan tegangan asal bahan asas
• Tiada skru, rivet atau pelekat diperlukan, mengurangkan kos bahan dan buruh
• Serasi dengan pelbagai jenis fabrik termoplastik dan mikrofiber
• Menyokong pengeluaran automatik, berulang dengan variasi operator yang minimum

Keserasian Bahan Merentas Plastik dan Fabrik

Kimpalan ultrasonik berprestasi andal merentasi pelbagai bahan termoplastik biasa, termasuk polietilena, polipropilena, dan polikarbonat, yang setiap satunya cair dan pepejal semula boleh diramal di bawah getaran dan tekanan terkawal. Pemilihan bahan penting untuk kualiti kimpalan, kerana plastik yang berbeza mempunyai takat lebur, struktur molekul dan ciri redaman getaran yang berbeza yang mempengaruhi kecekapan haba terbina pada antara muka sambungan. Plastik amorf seperti polikarbonat biasanya dikimpal dengan lebih mudah dijangka daripada plastik separa kristal seperti polipropilena, yang memerlukan penalaan proses yang lebih tepat untuk mencapai hasil yang konsisten.

Di luar plastik tegar, kimpalan ultrasonik meluas dengan berkesan ke fabrik mikrofiber dan tekstil sintetik, di mana prinsip pemanasan geseran yang sama mengikat lapisan gentian bersama tanpa jahitan. Keupayaan ini telah menjadikan kimpalan ultrasonik sebagai alternatif praktikal untuk menjahit dalam aplikasi tekstil tertentu, terutamanya apabila sambungan lancar, kalis air atau ringan diutamakan berbanding jahitan yang dijahit.

Aplikasi Industri Di Mana Kimpalan Ultrasonik Menyampaikan Nilai

Kepelbagaian kimpalan ultrasonik telah membawa kepada penggunaannya merentasi satu set luas sektor pembuatan, setiap satu menggambarkan aspek kelajuan, kekuatan dan keserasian bahan yang berbeza.

Perhimpunan Komponen Automotif

Pengeluar automotif bergantung pada kimpalan ultrasonik untuk menyambung bahagian plastik seperti perumah lampu, komponen tangki air dan pemasangan bampar, di mana kekuatan yang konsisten dan pengedap kalis bocor adalah penting untuk prestasi kenderaan jangka panjang.

Pembuatan Elektronik

Dalam pengeluaran elektronik, proses mengimpal sarung telefon mudah alih, perumah bateri dan penutup pengecas, di mana ketepatan dan kelajuan kedua-duanya penting memandangkan volum pengeluaran yang tinggi tipikal elektronik pengguna.

Pengeluaran Peranti Perubatan

Pengeluar peranti perubatan menggunakan kimpalan ultrasonik untuk memasang komponen plastik dan pembungkusan ubat, menilai proses untuk keupayaannya mencipta pengedap selamat tanpa memperkenalkan bahan kimia pelekat yang boleh menjejaskan kemandulan atau keselamatan pesakit.

Perkakas Rumah dan Pembuatan Mainan

Pengeluar perkakas rumah menggunakan teknologi ini pada perumah plastik untuk pembersih vakum, kipas elektrik dan periuk nasi, manakala pengeluar mainan dan alat tulis menggunakannya untuk menyambung komponen plastik dalam produk yang memerlukan ketahanan dan keselamatan untuk pengguna akhir, termasuk kanak-kanak.

Aplikasi Fabrik dan Tekstil Microfiber

Dalam tekstil, kimpalan ultrasonik digunakan untuk tali topi keledar nilon, pelapik topi keledar, kain mop, fabrik bukan tenunan, dan pelbagai fabrik gentian kimia, menawarkan kaedah penyambungan tanpa jahitan yang sesuai untuk produk yang tidak diingini pukal jahitan atau tebuk jarum.

Memilih Mesin Yang Tepat untuk Keperluan Pengeluaran

Memilih mesin kimpalan ultrasonik memerlukan pemadanan frekuensi, output kuasa, dan tahap automasi dengan bahan tertentu dan geometri bahagian yang terlibat. Frekuensi yang lebih tinggi seperti 20KHz biasanya sesuai dengan bahagian yang lebih kecil dan lebih halus yang memerlukan kawalan tenaga yang tepat, manakala frekuensi yang lebih rendah seperti 15KHz memberikan amplitud yang lebih tinggi sesuai dengan komponen yang lebih besar atau lebih tebal yang memerlukan lebih banyak tenaga untuk mencapai suhu lebur. Sistem automatik dengan tetapan masa kimpalan, tekanan dan amplitud boleh atur cara membantu pengeluar mengekalkan kualiti kimpalan yang konsisten merentasi pengeluaran yang lama, mengurangkan kebolehubahan yang boleh berlaku dengan peralatan yang dikendalikan secara manual.

Pembeli juga harus mempertimbangkan keserasian reka bentuk tanduk dan lekapan dengan geometri bahagian khusus mereka, kerana tanduk mestilah berbentuk tersuai untuk dipadankan dengan kawasan sentuhan sambungan kimpalan untuk pemindahan tenaga yang konsisten. Bekerjasama dengan pembekal yang boleh menyediakan ujian kimpalan sampel pada bahan sebenar pembeli sebelum pembelian membantu mengesahkan bahawa a
