Apakah Mesin Kimpalan Ultrasonik dan Bagaimana Ia Berfungsi?

Apakah Mesin Kimpalan Ultrasonik?

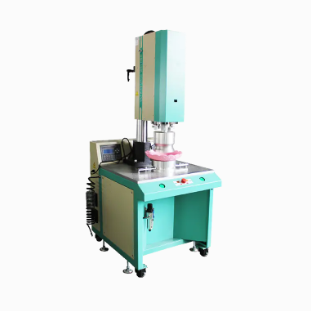

An mesin kimpalan ultrasonik ialah sekeping peralatan industri yang menyambungkan dua bahan, biasanya termoplastik atau logam, dengan menggunakan getaran frekuensi tinggi dan bukannya haba daripada sumber luaran atau pelekat. Mesin menukar tenaga elektrik kepada getaran mekanikal, yang kemudiannya digunakan pada permukaan yang disambungkan. Getaran ini menjana haba geseran setempat pada antara muka antara dua bahagian, melembutkan atau mencairkan bahan sekadar cukup untuk membentuk ikatan kekal yang kuat semasa ia sejuk. Oleh kerana proses itu tidak bergantung pada gam, pelarut, atau nyalaan terbuka, ia secara meluas dianggap sebagai kaedah penyambungan yang bersih, pantas dan berulang yang sesuai dengan persekitaran pembuatan volum tinggi.

Tidak seperti teknik kimpalan tradisional yang memerlukan mencairkan keseluruhan komponen, kimpalan ultrasonik memfokuskan tenaga dengan tepat pada garisan sambungan. Pendekatan yang disasarkan ini mengurangkan sisa bahan, memendekkan masa kitaran dan meminimumkan tekanan haba pada kawasan sekitar, menjadikannya pilihan pilihan untuk pemasangan halus seperti komponen elektronik, peranti perubatan dan filem pembungkusan.

Bagaimanakah Kimpalan Ultrasonik Berfungsi?

Prinsip kerja mesin kimpalan ultrasonik berpusat pada menukar tenaga elektrik kepada getaran mekanikal frekuensi tinggi, biasanya antara 15 kHz dan 70 kHz. Getaran ini dihantar melalui satu siri komponen ketepatan yang menguatkan dan mengarahkan tenaga ke titik yang tepat di mana ikatan perlu berlaku.

Komponen Utama Mesin

Setiap sistem kimpalan ultrasonik bergantung pada set bahagian yang diselaraskan yang bekerja bersama untuk menghasilkan kimpalan yang konsisten:

Proses Kimpalan Langkah demi Langkah

Setelah mesin disediakan, kitaran kimpalan sebenar berlaku dalam masa beberapa saat. Memahami setiap peringkat membantu menjelaskan mengapa proses itu sangat cekap:

• Kedua-dua bahagian yang akan dicantumkan diletakkan di antara tanduk dan andas, dengan titik hubungan yang direka bentuk dikenali sebagai pengarah tenaga dalam aplikasi kimpalan plastik
• Tanduk turun dan menggunakan tekanan terkawal untuk memegang bahagian dengan kuat bersama-sama
• Getaran frekuensi tinggi diaktifkan, mewujudkan geseran pada antara muka sambungan
• Haba setempat membina dengan cepat, melembutkan atau mencairkan bahan pada titik sentuhan sahaja
• Getaran berhenti semasa tekanan dikekalkan, membolehkan bahan lebur menjadi pejal dan membentuk ikatan molekul kekal
• Tanduk ditarik balik dan bahagian yang telah dikimpal dikeluarkan dari lekapan

Seluruh jujukan ini biasanya mengambil masa kurang daripada satu saat untuk komponen kecil dan hanya beberapa saat untuk pemasangan yang lebih besar atau lebih kompleks, itulah sebabnya kimpalan ultrasonik sangat sesuai untuk barisan pengeluaran automatik.

Kelebihan Utama Kimpalan Ultrasonik

Pengilang memilih mesin kimpalan ultrasonik berbanding kaedah penyambungan alternatif atas beberapa sebab praktikal. Proses ini menawarkan gabungan kelajuan, konsistensi, dan keserasian bahan yang boleh dipadankan oleh beberapa teknik lain.

• Masa kitaran yang sangat singkat, selalunya di bawah satu saat, menyokong pembuatan pemprosesan tinggi
• Tiada bahan habis pakai seperti pelekat, pelarut atau bahan pengisi diperlukan
• Zon terjejas haba minimum mengurangkan risiko meledingkan atau merosakkan komponen berdekatan
• Hasil yang sangat boleh diulang sebaik sahaja parameter ditetapkan dengan betul, mengurangkan variasi bahagian ke bahagian
• Proses mesra alam tanpa asap, keluar gas atau produk sampingan yang berbahaya
• Serasi dengan automasi dan integrasi robotik untuk pengeluaran berterusan

Aplikasi Biasa Merentas Industri

Oleh kerana kimpalan ultrasonik berfungsi dengan pelbagai jenis termoplastik, fabrik bukan tenunan dan logam tertentu, ia telah mendapat tempat dalam pelbagai industri. Aplikasi khusus biasanya menentukan output kuasa mesin, reka bentuk tanduk, dan konfigurasi lekapan.

Kimpalan Ultrasonik vs Kaedah Pencantuman Lain

Apabila memutuskan sama ada kimpalan ultrasonik adalah sesuai, ia membantu untuk membandingkannya dengan teknik cantuman biasa lain seperti ikatan pelekat dan staking haba.

Perbandingan ini menunjukkan mengapa kimpalan ultrasonik sering digemari dalam tetapan pengeluaran berkelajuan tinggi di mana kelewatan pengawetan atau bahan tambahan akan memperlahankan pengeluaran atau menambah kos.

Memilih Mesin Kimpalan Ultrasonik yang Tepat

Memilih mesin yang sesuai bergantung pada jenis bahan, geometri bahagian, dan jumlah pengeluaran yang diperlukan. Pembeli biasanya menilai pilihan frekuensi, antara 15 kHz untuk bahagian yang lebih besar dan lebih keras hingga 40 kHz atau lebih tinggi untuk komponen yang kecil dan halus. Penarafan kuasa, reka bentuk tanduk dan ketersediaan kawalan boleh atur cara untuk amplitud, tekanan dan masa kimpalan juga memainkan peranan penting dalam memadankan mesin dengan aplikasi tertentu. Pengilang yang menghasilkan rangkaian produk yang berbeza-beza sering melabur dalam mesin dengan alatan yang boleh ditukar ganti supaya satu unit boleh mengendalikan reka bentuk berbilang bahagian tanpa konfigurasi semula yang besar.

Amalan Terbaik untuk Kualiti Kimpalan Optimum

Mencapai kimpalan yang konsisten dan kukuh memerlukan perhatian kepada kedua-dua persediaan mesin dan reka bentuk bahagian. Amalan berikut membantu meminimumkan kecacatan dan meningkatkan kekuatan kimpalan keseluruhan:

• Reka bentuk pengarah tenaga atau sambungan ricih yang sesuai dengan geometri bahan dan bahagian
• Padankan tetapan amplitud dan tekanan kepada termoplastik khusus yang dikimpal
• Pastikan bahagian dijajarkan dan dipasang dengan betul untuk mengelakkan pemindahan tenaga tidak sekata
• Periksa dan selenggara permukaan tanduk secara kerap untuk mengelakkan ketidakkonsistenan berkaitan haus
• Jalankan kimpalan ujian dan pantau data kekuatan kimpalan sebelum melakukan pengeluaran penuh

Dengan menggabungkan reka bentuk bahagian bunyi dengan peralatan yang ditentukur dengan betul, pengeluar boleh bergantung pada mesin kimpalan ultrasonik untuk menghantar sambungan yang cepat, bersih dan tahan lama merentasi pelbagai produk dan industri.
